PRODUTOS
CONEXÕES
Clique na foto para ampliar
Curva rosca dupla sem redução

Bitolas:  1” – 1.¼” – 1.1/2” – 2” – 2.1/2” – 3” – 4” – 5” – 6”

Aplicação: Conectar registro no recalque das bombas.

Clique na foto para ampliar
Curva rosca simples sem redução

Bitolas:  1” – 1.¼” – 1.1/2” – 2” – 2.1/2” – 3” – 4” – 5” – 6”

Aplicação: Conectar mangueiras no recalque das bombas.

Clique na foto para ampliar
Curva rosca dupla com redução para registro

Bitolas:  1.1/2x1” – 1.1/2x1.1/4”
              2x1” – 2x1.1/4” – 2x1.1/2” - 2.1/2x1.1/2” - 2.1/2x2”
              3x1.1/2” – 3x2” - 3x2.1/2” – 4x2.1/2” – 4x3”

Aplicação: Ampliação do recalque das bombas
                   com bocais roscados.



Clique na foto para ampliar
Curva rosca simples com redução para mangote

Bitolas:  1.1/2x1” – 1.1/2x1.1/4”
              2x1” – 2x1.1/4” – 2x1.1/2” – 2.1/2x1.1/2” - 2.1/2x2”
              3x1.1/2” – 3x2” - 3x2.1/2” – 4x2.1/2” – 4x3”

Aplicação: Ampliação do recalque das bombas
                   com bocais roscados.



Clique na foto para ampliar
Válvula de pé rosqueável

Bitolas:  3/4" – 1” – 1.1/4” – 1.1/2”
              2” – 2.1/2
              3” – 4” – 5” – 6” – 8” - 10"

Aplicação:  Retenção do fluído na sucção da bomba.

CATÁLOGO PERDAS DE PRESSÃO EM VÁLVULAS DE PÉ



Clique na foto para ampliar
Niple simples (adaptador)

Bitolas:  3/4" – 1” – 1.1/4” – 1.1/2”
              2” – 2.1/2
              3” – 4” – 5” – 6” – 8” - 10"

Aplicação:  Conectar válvulas ao mangote de sucção



Clique na foto para ampliar
Niple simples com redução

Bitolas:  1.1/2x1” – 1.1/2x1.1/4”
              2x1” – 2x1.1/4” – 2x1.1/2” – 2.1/2x1.1/2” – 2.1/2x2”
              3x1.1/2” – 3x2” – 3x2.1/2”
              4x2.1/2” – 4x3”

Aplicação:  Ampliar sucção de bombas com bocais roscados.



Clique na foto para ampliar
Niple Excêntrico com redução

Bitolas:  1.1/2x1”
              2x1” – 2x1.1/4” – 2x1.1/2” – 2.1/2x1.1/2” – 2.1/2x2”
              3x1.1/2” – 3x2” – 3x2.1/2”
              4x2” 4x2.1/2” – 4x3”
              5x2.1/2” – 5x3” – 5x4”

Aplicação:  Ampliar sucção de bombas com bocais roscados.



Clique na foto para ampliar
Niple duplo sem redução

Bitolas:  1” – 1.1/4” – 1.1/2”
              2” – 2.1/2”
              3” – 4” – 5” – 6” – 8” - 10"

Aplicação:  Emenda fixa de mangotes.



Clique na foto para ampliar
Niple duplo com redução

Bitolas:  2x1.1/2” – 2.1/2x2”
              3x2” – 3x2.1/2”
              4x2” – 4x3”
              5x4”
              6x5”

Aplicação:  Emenda fixa de mangotes.



Clique na foto para ampliar
União macho e fêmea para mangotes

Bitolas:  1” – 1.1/4” – 1.1/2”
              2” – 2.1/2”
              3” – 4” – 5” – 6” – 8” – 10”

Aplicação:  Emenda móvel de mangotes.



Clique na foto para ampliar
Luva com redução macho e fêmea

Bitolas:  1x3/4” – 1.1/2x1” – 1.1/2x1.1/4”
              2x1” – 2x1.1/4” – 2x1.1/2” – 2.1/2x2”
              3x1.1/4” – 3x1.1/2” – 3x2” – 3x2.1/2”
              4x2.1/2” – 4x3”

Aplicação:  Ampliação do recalque das bombas.
                  (Obs.: rosca fêmea no bocal de maior diâmetro)



Clique na foto para ampliar
Luva Excêntrica com redução macho e fêmea

Bitolas:  1.1/2x1” – 2x1.1/2” – 2.1/2 x 1.1/2"
              3x1.1/2” – 3x2” – 3x2.1/2”
              4x2” - 4x2.1/2” – 4x3”
              5x2.1/2" – 5x3" – 5x4"
              6x3" - 6x4"

Aplicação:  Ampliação da sucção das bombas.
                  (Obs.: rosca fêmea no bocal de maior diâmetro)









Clique na foto para ampliar
Luva com rosca interna (fêmea)

Bitolas:  3/4” – 1” – 1.1/4” - 1.1/2”
              2” – 2.1/2”
              3” – 4” – 5” – 6”

Aplicação:  Emenda de conexões com rosca macho.



Clique na foto para ampliar
Niple com rosca dupla (macho)

Bitolas:  3/4” – 1” – 1.1/4” - 1.1/2”
              2” – 2.1/2”
              3” – 4” – 5” – 6”

Aplicação:  Emenda de conexões com rosca fêmea.



Clique na foto para ampliar
Curva com saída dupla

Bitolas:  2x2x2”
              3x3x3”


Aplicação:  Recalque para dupla derivação.



Clique na foto para ampliar
“Y” - Roscado

Bitolas:  2x2x2”
              3x2x2” – 3x3x3”
              4x3x3” – 4x4x4”

Aplicação:  Recalque para dupla derivação.



Clique na foto para ampliar
“Y” – para mangote

Bitolas:  3x2x2” – 3x2.1/2x2.1/2” – 3x3x3”
              4x2x2” - 4x3x3” – 4x4x4"

Aplicação:  Recalque para dupla derivação.



Clique na foto para ampliar
Curva flangeada com redução para registro

Bitolas:  2x1.1/4” – 2x1.1/2” – 2.1/2x1.1/2” – 2.1/2x2”
              3x1.1/4” – 3x1.1/2” – 3x2” – 3x2.1/2”
              4x2.1/2” – 4x3”
              5x3” – 5x4”
              6x4” – 6x5”
              8x6”

Aplicação:  Ampliação do recalque das bombas com bocais
                   flangeados.









Clique na foto para ampliar
Curva flangeada com redução para mangote

Bitolas:  2x1.1/4” – 2x1.1/2” – 2.1/2x1.1/2” – 2.1/2x2”
              3x1.1/4” – 3x1.1/2” – 3x2” – 3x2.1/2”
              4x2.1/2” – 4x3”
              5x3” – 5x4”
              6x4” – 6x5”
              8x6”

Aplicação:  Ampliação do recalque das bombas com bocais
                   flangeados.









Clique na foto para ampliar
Curva flangeada sem redução para registro

Bitolas:  2” – 2.1/2”
              3” – 4” – 5” – 6” – 8”


Aplicação:  Conectar mangotes ou registros nos
                   recalques das bombas.



Clique na foto para ampliar

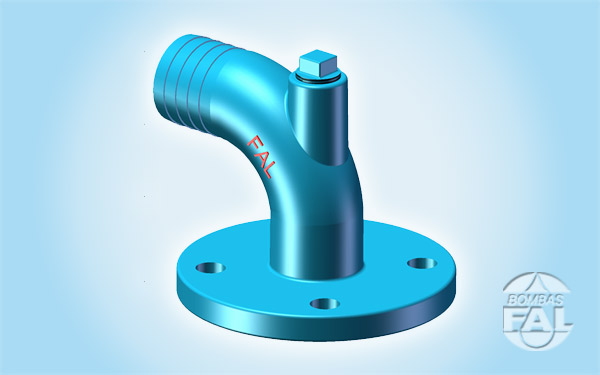

Curva flangeada sem redução para mangote

Bitolas:  2” – 2.1/2”
              3” – 4” – 5” – 6” – 8”


Aplicação:  Conectar mangotes ou registros nos
                  recalques das bombas.



Clique na foto para ampliar
Válvula de pé flangeada

Bitolas:  3” – 4” – 5” – 6” – 8” – 10” – 12”


Aplicação:  Retenção de fluído na sucção da bomba.



Clique na foto para ampliar
Niple flangeado (adaptador)

Bitolas:  3” – 4” – 5” – 6” – 8” – 10” – 12”


Aplicação:  Adaptar mangote ao flange de sucção da bomba;
                  conectar válvula ao mangote de sucção.



Clique na foto para ampliar
Niple flangeado com redução

Bitolas:  2x1.1/4” – 2x1.1/2”
              3x1.1/2” – 3x2” – 3x2.1/2”
              4x2.1/2” – 4x3”
              5x3” – 5x4”
              6x4” – 6x5”
              8x6” – 10x8” – 12x10”

Aplicação:  Ampliar sucção de bombas com bocais
                  flangeados.









Clique na foto para ampliar
Curva flange/flange

Bitolas:  3” – 4” – 5” – 6” – 8” – 10” – 12”


Aplicação:  Flange nas duas extremidades, utilizada na
                  sucção e recalque de bombas.



Clique na foto para ampliar
Niple Flangeado Excêntrico

Bitolas:  4x2” – 5x2.1/2” – 5x3” – 6x4” – 8x5” – 8x6”


Aplicação:  Ampliar sucção de bombas com bocais
                   flangeados.



Clique na foto para ampliar
Niple Flangeado com rosca

Bitolas:  2.1/2” – 3” – 4” – 5”


Aplicação:  Converter flange para rosca.




Clique na foto para ampliar
Redução Flangeada (Concêntrica)

Bitolas:  de 1.1/2” a 16”


Aplicação:  Ampliar recalque de bombas com bocais
                   flangeados.



Clique na foto para ampliar
Redução Flangeada (Excêntrica)

Bitolas:  de 1.1/2” a 16”


Aplicação:  Ampliar sucção de bombas com bocais
                   flangeados.



Clique na foto para ampliar
Contra flanges

Bitolas:  de 1.1/4” a 12”


Aplicação:  Inserir conexões com rosca em bombas
                   flangeadas.



Clique na foto para ampliar
Válvula de Retenção Horizontal

Bitolas:  2" / 3" / 4"

Material: Ferro Fundido GG-20
               Portinhola em bronze.

CATÁLOGO VÁLVULA DE RETENÇÃO
